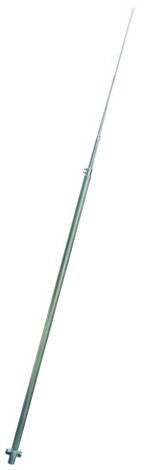

Стержневой молниеприемник D 40/22/16/10мм L=7500мм, нержавеющая сталь
Молниеприемник для крепления, например, на стенах или других конструкциях.
Молниеприемники расчитаны на применение в зонах со скоростью ветра до 145 км/ч ( II зона ветровой нагрузки).
Составные части:
- молниеприемник 2000 мм или 2500 мм;
- труба Ø40x5 мм с резьбой Ø22 / 16 мм;
- подключение заземления NIRO с помощью соединителя тип KS из нержавеющей стали (NIRO) Ø6-10 мм [выдерживающий ток молнии 100 кА (10/350 мкс)].
Крепится на стене с помощью держателя арт. № 105 140 и на трубах с помощью держателя арт. № 105 354.
Максимальная свободная длина соответствует расстоянию от острия молниеприемника до верхнего держателя (точки крепления).
Для обеспечения стабильности средний держатель (3 точки крепления) должен монтироваться как можно ближе к верхней точке. При этом расстояние между ними не должно быть более 15 см. Нижняя точка крепления должна монтироваться на расстоянии ≤ 15 см от конца молниеприемного стержня.
Стержневой молниеприемник
Техническая информация
Суммарная длина (l1) | 7500мм |
Длина трубы (Ø40 x 5) | 5000мм |
Длина молниепремника (Ø22 / 16/ 10) (l5) | 2500мм |
Макс. свободная длина с молниеприемником 2000/2500мм (l2) | 5500мм |
Зажимная длина с молниеприемником 2000 / 2500 мм (l3) | 2000мм |
Кол-во точек крепления | 3 |
Материал молниеприемника) | Нержавеющая сталь |
Стандарт | EN 50164-(1+2) |
Страна производитель | Германия |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
Вес (гр)20000
